安全型自転車とその部品

 安全型自転車とその部品

「トレーニングを受けたサイクリストへのポイント」

著者: アーサー・オーガスタス・ジマーマン、1869-1936、 フランク・ボウデン

1894年発行

Points for cyclists with training

by Zimmerman, Arthur Augustus, 1869-1936; Bowden, Frank

Publication date 1894

42頁

セーフティ自転車の図

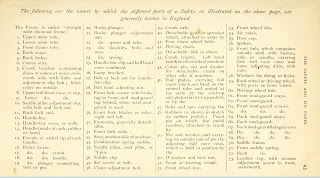

43頁

上記ページに示されているセーフティのさまざまな部品は、
英国では一般的に次のように呼ばれている。

フレームは「ストレート チューブ ダイヤモンド フレーム」と呼ばれる。
1. 上部メイン チューブ。
2. 下部メイン チューブ。
3. フロント フレーム チューブ。
4. バック ステー。
5. バック フォーク。
6. センター ステー。
7. クランク ブラケット (外側の端にディスクまたはコーン、ボールと調整クリップ ボルト付きのクランク アクスル、外側に潤滑剤を含む)。
8. 上部のボール ヘッド レース、またはカップ。
9. 下部の同。
10. サドル ピラー調整クリップ、ボルトとロック ナット付き。
11. ラック フォーク エンド。
12. ハンドル バー。
13. ハンドル バー ステム、またはストーク。
14. ハンドル (コルク、ゴム、またはホーン製)
15. コルク ハンドルのフェルールまたはニッケル チップ。
16. ブレーキ レバー。
17.同上、クランク。

18. 同上、ハンドル。

19. 同上、プランジャー接続ボルトまたはピン。

20. ブレーキ プランジャー。
21. ブレーキ プランジャー調整ナット。
22. 同上、スプーンとチューブ。

23. 同上、シャックル、ボルト、ナット。

24. 同上、スプリング。

25.ハンドルバー クリップとボール ヘッドは一体になっている。
26. ランプ ブラケット。
27. ハンドルバー クリップ用のボルトまたはロック ナット。
28. ボール ヘッド調整ナット。
29. フロント フォーク クラウン、スチール マッド ガードを使用する場合、前方にブレーキ ラグ、後方にマッド ガード ラグがある。

30. フロント フォーク ブレードまたはサイド (左右)。
31. フットレスト (通常は取り外し可能)。
32. フロント フォーク エンド。
33. マシンの反対側にあるステップ。
34. コンビネーション スプリング サドル。
35. サドル ピラー、シート ピラー、または  ピン。
36. サドル クリップ。
37. セット スクリューまたはボルト。
38. チェーン調整ボルト。
39. クランク アクスル。
40. アームに取り付けられた取り外し可能なギアまたはスプロケット ホイール。
41. 4つのチェーン ホイール ボルト。
42. 駆動チェーン。

43. チェーンの取り外し可能なリンク。
44. クランク（右）。マシンの反対側にある左クランク。
45. マシンの反対側にある取り外し可能なクランク用のコッターピン、ナット、ワッシャー。

46. ボール レースを運ぶエンド プレート。ボール レースは中央チューブに固定され、両端でラット トラップ サイド プレート（ラット トラップ ペダルの場合）
47. ボルトとナットで固定。

48. スケッチに示すゴム（ゴム製ペダルの場合）。ペダルが回転するペダル ピン。クランクに取り付けられている。
49. ナットとワッシャー。ピンの外側の端には調整用ボール レース コーンがあり。

50. D ワッシャーとロック ナットで固定されている。
51. フロント ホイールまたはステアリング ホイール。
52. 前輪タイヤ。
53. 前輪リム。
54. エア バルブ。
55. ダスト キャップ。

56. スポーク。
57. フロントハブ。ブッシュ、車軸またはスピンドル付きの外側シェルで構成され、ファストボールレースコーンと緩い調整ディットーを取り付け、ナット付き。
58. フォークに固定するためのワッシャー。
59. 後輪または駆動輪。前輪と同じ部品付き。
60. 駆動輪ハブ。
61. フロントマッドガードステー。
62. フロントマッドガード。
63. フロントマッドガードネジ。
65. 後部マッドガードステー。
66. 後部マッドガード。
67. 後部マッドガード固定ネジ
68. 同上。
69. 同上。

70. サドルフレーム。
71. フロントサドルスプリング。
72. 後部スプリング。

73. 前面下部に張力調整ネジが付いたレザートップ。
